Расчет плитного фундамента: Полное руководство по проектированию и строительству

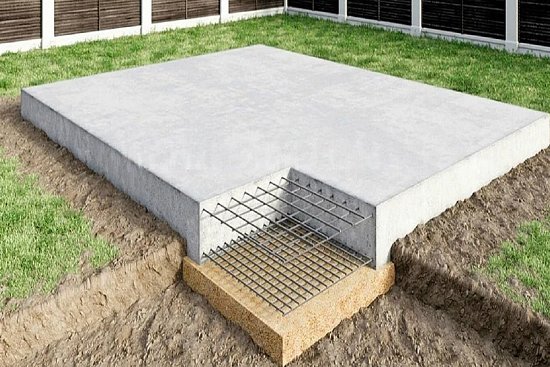

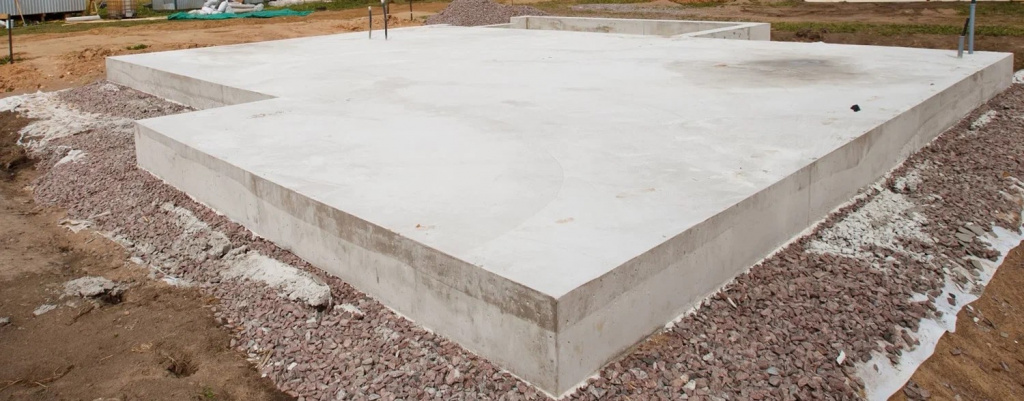

Монолитный плитный фундамент представляет собой сплошную железобетонную конструкцию, которая служит основой для всего здания. Эта технология позволяет создать прочное основание, способное выдерживать значительные нагрузки и обеспечивать стабильность строения на протяжении десятилетий. Особенно эффективен такой тип фундамента на неустойчивых, болотистых или промерзающих грунтах, где традиционные ленточные основания показывают низкую эффективность.

Основные преимущества монолитной плиты

Плитный фундамент обладает рядом существенных достоинств, которые делают его предпочтительным выбором в сложных условиях строительства:

Равномерное распределение веса здания по всей площади основания минимизирует точечные нагрузки на грунт и предотвращает неравномерную осадку. Это особенно важно для больших построек и зданий со сложной архитектурой.

Высокая несущая способность позволяет возводить на плитном фундаменте как легкие каркасные дома, так и массивные кирпичные или блочные строения. Монолитная конструкция способна выдерживать как вертикальные, так и горизонтальные нагрузки.

Устойчивость к морозному пучению достигается за счет того, что плита "плавает" на грунте, поднимаясь и опускаясь вместе с ним при сезонных изменениях. Это исключает деформации и повреждения конструкции.

Предварительные работы и планировка участка

Качественная подготовка территории определяет долговечность всей конструкции. Процесс включает несколько критически важных этапов:

Очистка и планировка территории

Первоначально необходимо полностью освободить участок от растительности, включая корневые системы деревьев и кустарников. Снимается плодородный слой почвы на глубину 25-40 см, поскольку органические включения могут разлагаться и создавать пустоты под фундаментом.

Геодезическая разметка

Точная разметка контуров будущего фундамента выполняется с помощью теодолита или лазерного нивелира. Диагонали размеченного прямоугольника должны быть равны с точностью до 2-3 см. Разметка должна выходить за границы будущего строения на 0,5-1 метр с каждой стороны для удобства проведения работ.

Земляные работы

Глубина котлована определяется проектными решениями и обычно составляет 40-80 см. При высоком уровне грунтовых вод может потребоваться дополнительное углубление для устройства дренажной системы. Дно котлована тщательно выравнивается и уплотняется виброплитой.

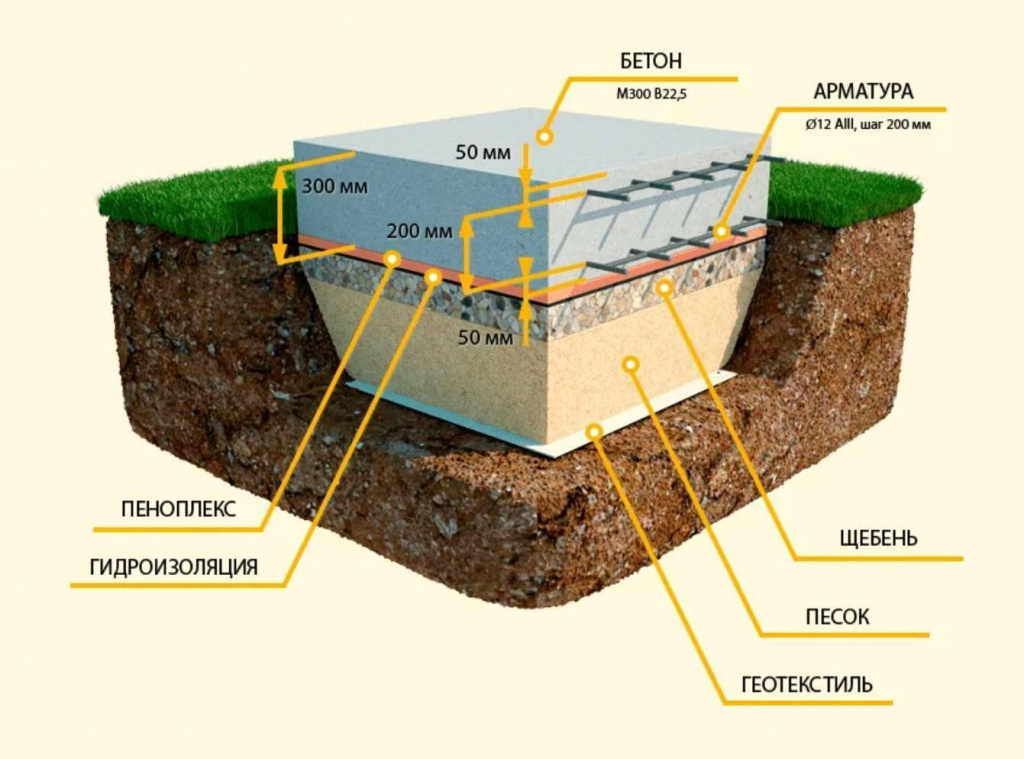

Устройство подготовительных слоев

На дне котлована последовательно укладываются:

• Песчаная подушка толщиной 20-25 см с послойным уплотнением
• Щебеночный слой фракции 20-40 мм толщиной 15-20 см
• Геотекстиль для предотвращения смешивания слоев
• Подбетонка толщиной 5-10 см для создания ровной рабочей поверхности

Методика расчета объема бетонной смеси

Определение необходимого количества бетона является ключевым этапом планирования строительства. Точные расчеты помогают избежать простоев в работе и лишних финансовых затрат.

Базовая формула расчета

Объем бетона для простой прямоугольной плиты рассчитывается по формуле:

V = S × h

где:

• V — объем бетонной смеси (м³)
• S — площадь плиты (м²)
• h — толщина плиты (м)

Для плиты размерами 12×10 м и толщиной 0,25 м расчет будет следующим: V = (12 × 10) × 0,25 = 30 м³

Учет конструктивных особенностей

При сложной геометрии фундамента с выступами, углублениями или переменной толщиной расчет ведется по частям с последующим суммированием объемов. Необходимо также учитывать:

• Ребра жесткости и утолщения под несущими стенами
• Технологические отверстия для коммуникаций
• Дополнительные конструктивные элементы

Технологический запас

К расчетному объему обязательно добавляется резерв:

• 7-10% при доставке бетона автомиксерами
• 12-15% при самостоятельном изготовлении смеси
• Дополнительно 3-5% при сложной геометрии плиты

Выбор класса и марки бетона

Правильный выбор бетонной смеси обеспечивает требуемые прочностные и эксплуатационные характеристики фундамента:

Для частного строительства

• B20 (М250) — для легких каркасных и деревянных домов
• B22,5 (М300) — универсальный вариант для коттеджей и домов из газобетона
• B25 (М350) — для кирпичных домов и построек с повышенными нагрузками

Для сложных условий эксплуатации

• B30 (М400) и выше — при высоком уровне грунтовых вод
• Бетон с противоморозными добавками — для регионов с суровым климатом
• Водонепроницаемые составы W6-W8 — при контакте с грунтовыми водами

Технология армирования плитного фундамента

Арматурный каркас является "скелетом" плиты, обеспечивающим ее целостность и способность воспринимать различные виды нагрузок.

Выбор арматуры

Для армирования используется стальная арматура класса A400 (А-III):

• Диаметр 12-14 мм — для частных домов
• Диаметр 16-18 мм — для многоэтажных зданий
• Композитная арматура — в агрессивных средах

Схема армирования

Стандартная схема предусматривает две арматурные сетки:

• Нижняя сетка располагается на расстоянии 5-7 см от подошвы плиты
• Верхняя сетка — на 5-7 см ниже верхней поверхности
• Шаг укладки прутьев составляет 150-200 мм в обоих направлениях

Соединение арматуры

Пересечения стержней связываются вязальной проволокой диаметром 1,2-1,4 мм. Сварное соединение допускается только для арматуры класса A400C с соответствующей маркировкой.

Защита от воздействия влаги

Грунтовые воды представляют серьезную угрозу для долговечности бетонных конструкций, поэтому система гидрозащиты должна быть продумана на этапе проектирования.

Горизонтальная гидроизоляция

Выполняется в несколько слоев:

• Праймер для улучшения адгезии
• Битумно-полимерные рулонные материалы с нахлестом 10-15 см
• Защитная стяжка толщиной 3-5 см

Дренажная система

Пристенный дренаж включает:

• Перфорированные трубы диаметром 100-150 мм
• Геотекстильную обертку труб
• Щебеночную засыпку фракции 20-40 мм
• Смотровые и поворотные колодцы

Сезонные особенности бетонирования

Климатические условия существенно влияют на качество бетонных работ и требуют соответствующих технологических мер.

Летний период

При температуре выше +25°C необходимо:

• Укрывать свежий бетон влажной мешковиной или пленкой
• Производить регулярное увлажнение поверхности
• По возможности бетонировать в утренние или вечерние часы

Зимнее бетонирование

При отрицательных температурах применяют:

• Противоморозные добавки в количестве 2-4% от массы цемента
• Электропрогрев арматурного каркаса
• Утепление опалубки и поверхности плиты
• Использование бетона с температурой +40...+60°C

Технологические требования по уходу за бетоном

Правильный уход за свежеуложенным бетоном критически важен для достижения проектных характеристик:

Первые 7 дней

• Поддержание влажности поверхности не менее 95%
• Защита от прямых солнечных лучей и ветра
• Контроль температуры бетона в пределах +15...+25°C

Период до 28 дней

• Ограничение нагрузок на конструкцию
• Контроль влажности при помощи влагомеров
• Ведение журнала твердения бетона

Контроль качества работ

Качество плитного фундамента обеспечивается системным контролем на всех этапах:

Входной контроль материалов

• Проверка сертификатов качества на бетон и арматуру
• Контроль подвижности бетонной смеси (осадка конуса 10-15 см)
• Отбор контрольных образцов для испытаний

Операционный контроль

• Соответствие геометрических размеров проекту
• Правильность установки арматуры
• Качество уплотнения бетонной смеси

Приемочный контроль

• Испытание контрольных образцов на прочность
• Неразрушающие методы контроля (ультразвук, склерометрия)
• Проверка качества поверхности и отсутствия дефектов

Экономическая оптимизация проекта

Снижение стоимости строительства достигается рациональными проектными решениями:

Оптимизация параметров плиты

• Использование переменной толщины с утолщениями под опорами
• Применение пустотообразователей для снижения веса
• Выбор оптимального класса бетона без завышения характеристик

Организация поставок

• Заказ бетона непосредственно с завода
• Координация поставок для непрерывного бетонирования
• Использование комплексных добавок для улучшения свойств бетона

Типичные ошибки и способы их предотвращения

Анализ строительной практики позволяет выделить наиболее частые недочеты:

• Недостаточная подготовка основания — приводит к неравномерным осадкам
• Нарушение технологии армирования — снижает несущую способность
• Некачественное уплотнение бетона — образование раковин и пустот
• Пренебрежение гидроизоляцией — преждевременное разрушение конструкции

Заключение

Плитный фундамент является надежным и долговечным решением для строительства на сложных грунтах. Успех проекта определяется тщательностью проектирования, качеством материалов и строгим соблюдением технологических требований. Грамотный расчет объема бетона и правильная организация работ позволяют создать прочное основание, которое прослужит многие десятилетия без потери эксплуатационных характеристик.
